Radiografia strutturale e industriale
Un'indagine specialistica per visualizzare dettagli interni e discontinuità non direttamente accessibili.
Prevalente nei controlli industriali, la radiografia può essere scelta anche per approfondimenti mirati su calcestruzzo e legno, se le condizioni operative lo consentono.
Cos'è la radiografia?
Una sorgente di raggi X o gamma emette radiazioni ionizzanti che attraversano il componente. Materiali, spessori e discontinuità attenuano il fascio in misura diversa: il segnale registrato forma un'immagine radiografica, anche digitale, da interpretare nel contesto dell'indagine.
Non è una vista completa dell'oggetto: la qualità dell'informazione dipende dal materiale, dalla geometria e dalle condizioni di prova.
Dove viene utilizzata
La maggior parte delle applicazioni riguarda il controllo industriale. Su strutture civili l'impiego è specifico e localizzato.
Settore navale
Verifiche radiografiche su elementi e giunzioni dove geometria e accesso lo consentono.
Carpenterie e componenti industriali
Indagini localizzate su elementi metallici per informazioni non visibili dall'esterno.
Calcestruzzo armato
Approfondimenti locali su elementi strutturali in casi specifici, non indagini ordinarie.
Strutture lignee
Osservazione interna localizzata di elementi lignei, se le condizioni di prova sono adeguate.
Verifiche interne speciali
Quando la domanda diagnostica richiede dettagli che altri metodi non restituiscono.
Cosa consente di osservare
A seconda del componente e della configurazione d'indagine, l'immagine può contribuire a evidenziare discontinuità, cavità, inclusioni, nidi di ghiaia, configurazioni interne e dettagli specifici.
La rilevabilità non è garantita: l'interpretazione dipende dalla qualità dell'immagine, dal materiale, dalla geometria e dalle informazioni disponibili sull'elemento.
Perché è una tecnica specialistica
L'accessibilità dell'elemento, la sua geometria e l'organizzazione della campagna vanno valutate prima della scelta del metodo. L'uso di radiazioni ionizzanti richiede controllo dell'area, personale qualificato e gestione della sicurezza radiologica secondo i requisiti applicabili.
Radiografia e altre metodologie
La radiografia non fa parte di una combinazione standard con GPR e tomografia nella diagnostica ordinaria del calcestruzzo. Può essere selezionata quando una domanda diagnostica specifica richiede un approfondimento locale ad elevato dettaglio e le condizioni operative lo consentono.
GPR strutturale e tomografia ultrasonica sono metodologie correlate, con principi e informazioni differenti: la scelta non implica il loro impiego congiunto.
Viadotto Tronto IV

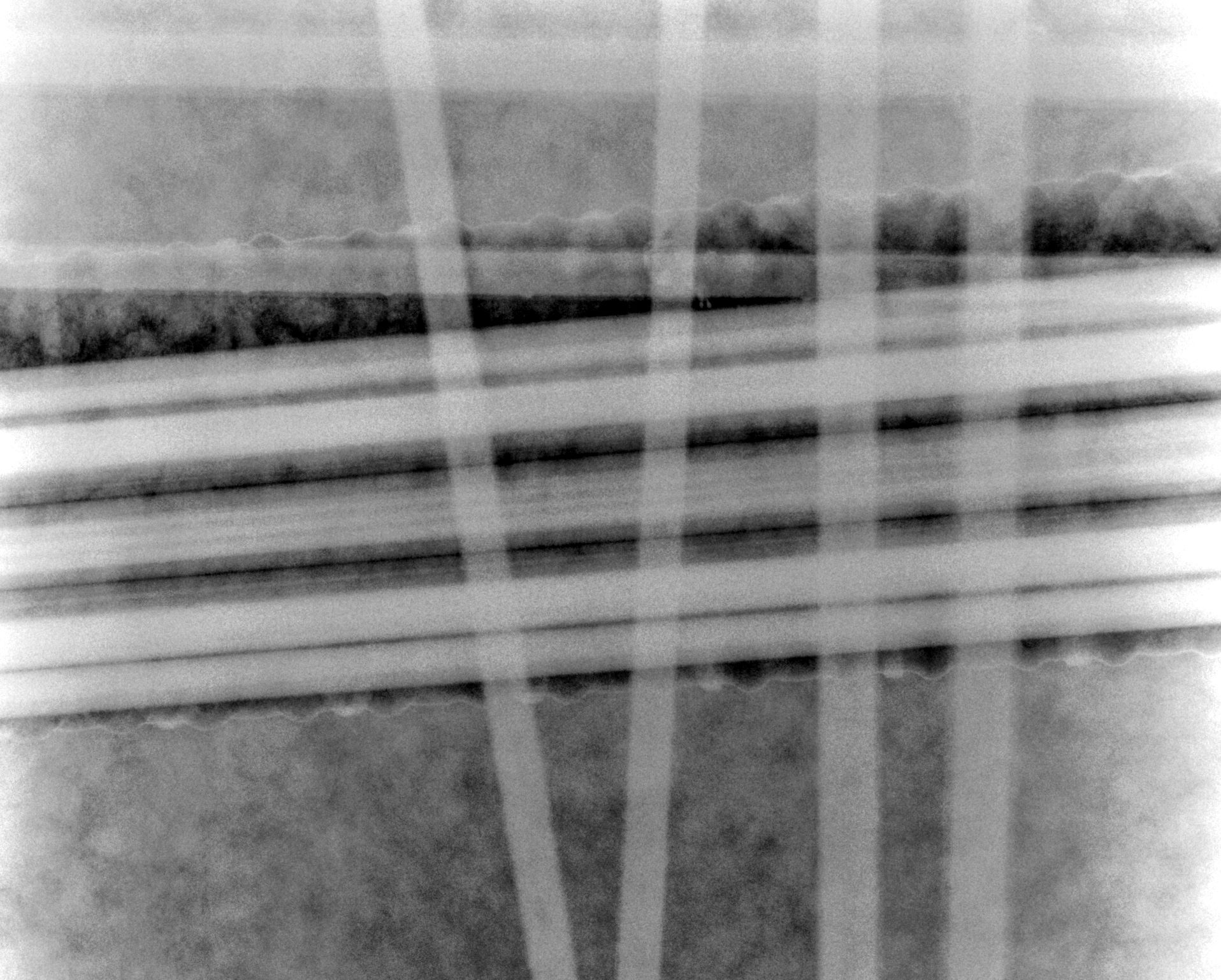

Nel caso del Viadotto Tronto IV sulla SS 4 “Salaria”, Novatest Engineering ha realizzato una campagna di 478 acquisizioni radiografiche.
L'obiettivo documentato era osservare cavità, nidi di ghiaia interni e lo stato di conservazione dei ferri di armatura, con particolare attenzione ai trefoli di precompressione. Il dato descrive lo scopo delle indagini, non ulteriori risultati non documentati.
Riferimenti tecnici
UNI EN ISO 9712:2022. Nel settore industriale comprende la radiografia tra i metodi CND per cui stabilisce requisiti di qualificazione e certificazione del personale. Non è l'unica norma rilevante per l'esecuzione delle prove.
UNI EN ISO 17636-1:2022 e UNI EN ISO 17636-2:2023. La famiglia riguarda la pratica radiografica per i giunti saldati; la parte 2 tratta la radiografia digitale. L'applicabilità va valutata rispetto al componente e al contesto.
Domande frequenti
- Quando si usa la radiografia?
- Quando occorre approfondire una porzione specifica di un componente e le condizioni di accesso, geometria e sicurezza consentono l'indagine. Il suo campo prevalente è quello industriale.
- La radiografia è una tecnica CND?
- Sì. È un metodo di controllo non distruttivo basato su radiazioni ionizzanti; nel settore industriale la UNI EN ISO 9712:2022 comprende il metodo radiografico tra quelli per cui definisce i requisiti di qualificazione e certificazione del personale.
- La radiografia può essere usata sul calcestruzzo?
- Sì, in casi specifici su elementi in calcestruzzo armato, per approfondimenti locali ad elevato dettaglio. Non è una metodologia ordinaria della diagnostica del calcestruzzo: l'applicabilità dipende da geometria, accesso e condizioni operative.
- Quali sono le principali differenze rispetto a GPR e tomografia?
- GPR e tomografia ultrasonica analizzano rispettivamente risposte elettromagnetiche ed elastiche. La radiografia forma un'immagine dall'attenuazione delle radiazioni attraverso il componente: può rispondere a domande locali specifiche e non va automaticamente aggiunta agli altri metodi.
- Quali condizioni operative devono essere considerate?
- Occorre valutare accessibilità, geometria dell'elemento, possibilità di organizzare la campagna e controllo dell'area nel rispetto dei requisiti di sicurezza radiologica applicabili.
