Guida tecnica · Metodologia
GPR strutturale
Indagare l'interno degli elementi strutturali senza demolire.
Il Ground Penetrating Radar applicato alla diagnostica strutturale utilizza impulsi elettromagnetici ad alta frequenza per individuare elementi, discontinuità e variazioni delle proprietà del materiale all'interno di strutture in calcestruzzo.
Come funziona il GPR applicato alle strutture

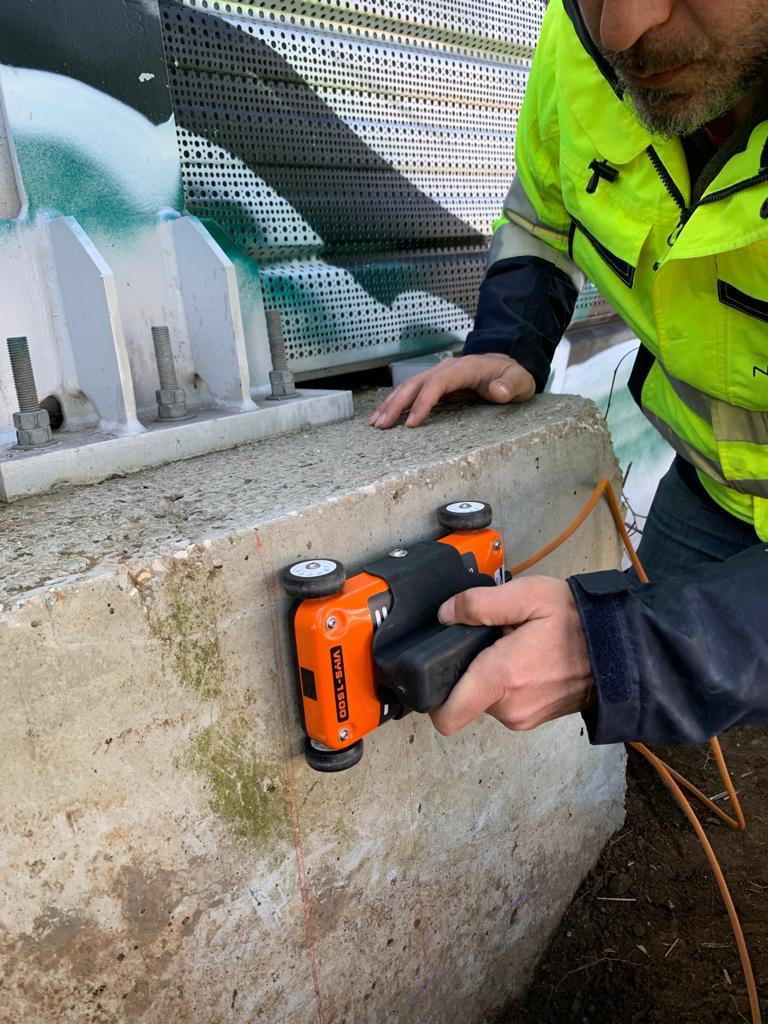

Il GPR è un metodo indiretto e non invasivo. Un'antenna invia nel calcestruzzo brevi impulsi elettromagnetici; la loro propagazione dipende dalle proprietà elettriche del materiale attraversato.
Quando il segnale incontra un'interfaccia tra materiali con proprietà elettromagnetiche differenti, una parte dell'energia viene riflessa e ricevuta dall'antenna. La risposta registrata lungo il profilo viene elaborata e rappresentata come radargramma, la cui interpretazione richiede il confronto con geometria, materiali e condizioni note dell'elemento.
01
Antenna
Emissione e ricezione sulla superficie dell'elemento.
02
Impulso elettromagnetico
Segnale ad alta frequenza inviato nel materiale.
03
Propagazione
Percorso condizionato dalle proprietà elettromagnetiche.
04
Riflettore / discontinuità
Variazione incontrata nel volume investigato.
05
Riflessione
Parte dell'energia ritorna verso la superficie.
06
Radargramma
Rappresentazione dei segnali lungo il profilo acquisito.
07
Interpretazione
Lettura tecnica correlata a geometria e condizioni note.
Cosa può evidenziare
Le evidenze dipendono dal contrasto elettromagnetico, dalla frequenza utilizzata e dalle condizioni di acquisizione. Il radargramma fornisce indicazioni da interpretare: non diagnostica automaticamente corrosione, umidità o degrado.
Elementi metallici
Può evidenziare inserti, guaine o altri elementi con forte contrasto elettromagnetico.
Vuoti e cavità
La risposta può indicare volumi con proprietà differenti dal calcestruzzo circostante.
Nidi di ghiaia e discontinuità
Variazioni locali del segnale possono suggerire aree da approfondire con verifiche mirate.
Stratigrafie e variazioni
Può contribuire a distinguere interfacce, spessori e cambiamenti nella configurazione interna.
Possibili anomalie associate al degrado
Il radargramma può mostrare variazioni da interpretare insieme ad altri dati, senza diagnosi automatica.

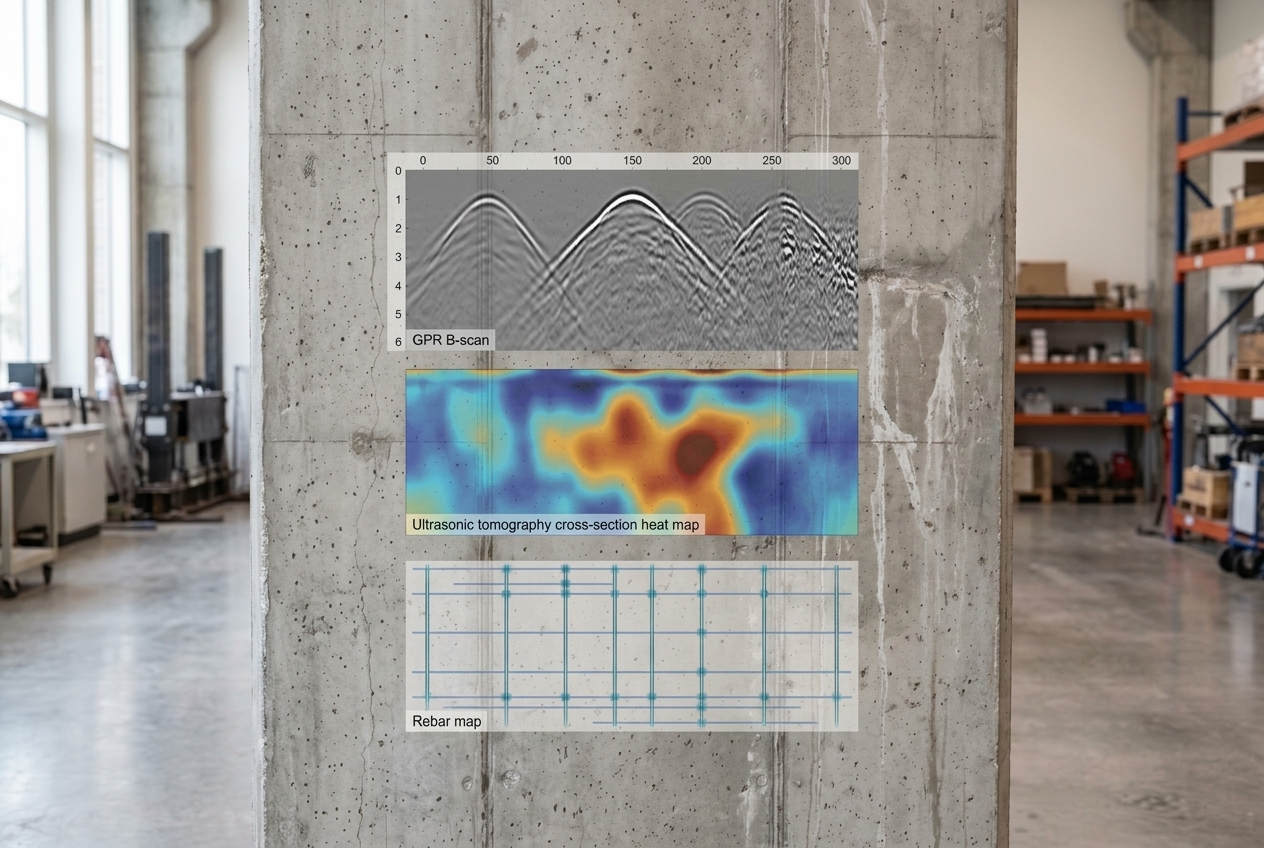

Mappare le armature all'interno del calcestruzzo
Le barre metalliche producono riflessioni riconoscibili che, quando geometria di acquisizione e qualità del segnale sono adeguate, possono contribuire a localizzarne la posizione e a ricostruirne qualitativamente la disposizione nell'elemento strutturale.
La lettura di profili coordinati permette di organizzare le evidenze nello spazio e supporta la scelta delle aree in cui eseguire successive verifiche, prove locali o approfondimenti con altre metodologie.
GPR o pacometro? Due metodi con funzioni differenti
| Aspetto | GPR strutturale | Pacometro |
|---|---|---|
| Principio | Onde elettromagnetiche | Principio magnetico o elettromagnetico locale |
| Acquisizione | Profili e griglie coordinate | Misure puntuali o scansioni locali |
| Restituzione | Radargrammi e mappature | Posizione delle armature e misura/stima del copriferro |
| Lettura | Interpretazione della configurazione interna | Verifica locale degli elementi metallici |
Il GPR e il pacometro possono essere utilizzati in modo complementare quando l'obiettivo dell'indagine lo richiede.
Dalla singola scansione alla mappatura
Una mappatura tracciabile richiede un sistema di riferimento con origine e assi longitudinali e trasversali. Passo della griglia e direzioni di scansione vengono scelti in funzione delle dimensioni degli elementi attesi e del livello di dettaglio richiesto.
Griglia
Riferimento, origine, assi e passo definiti.
Scansioni
Profili longitudinali e trasversali.
Radargrammi
Registrazione della risposta lungo ogni profilo.
Elaborazione
Correzioni e trattamento coerenti con il rilievo.
Mappatura / interpretazione
Correlazione spaziale delle evidenze.
Quali fattori influenzano il risultato?
Condizioni di misura
- Frequenza e configurazione dell'antenna
- Costante dielettrica del materiale
- Conducibilità elettrica
- Contenuto di umidità
- Attenuazione del segnale
- Geometria dell'elemento
- Profondità degli obiettivi
- Densità e disposizione delle armature
- Condizioni della superficie
I materiali ad elevata conducibilità possono attenuare rapidamente il segnale e ridurre la profondità investigabile. Una rapida attenuazione può essere associata a condizioni diverse e non costituisce, da sola, una diagnosi di umidità, corrosione o degrado.
Come si progetta una campagna GPR strutturale?
La configurazione della campagna non è standard: frequenza, griglia, direzioni e procedure di elaborazione devono essere definite a partire dalla domanda diagnostica e dall'elemento da investigare.
Definizione dell'obiettivo
Chiarire quale informazione deve sostenere la decisione tecnica.
Scelta dell'antenna
Bilanciare risoluzione, profondità e caratteristiche dell'elemento.
Definizione del riferimento
Stabilire origine, assi e sistema di coordinate del rilievo.
Progettazione della griglia
Definire passo e direzioni in funzione della scala degli obiettivi.
Acquisizione
Raccogliere profili tracciabili e coerenti con il piano di indagine.
Elaborazione
Applicare procedure adeguate senza separare il dato dal suo contesto.
Interpretazione
Leggere riflessioni e anomalie considerando geometria e materiale.
Restituzione
Consegnare risultati, limiti e indicazioni utili alle decisioni successive.
Quando il GPR può orientare un'indagine tomografica
In specifiche campagne il GPR può fornire informazioni preliminari sulla geometria interna e sulla posizione degli elementi, aiutando a selezionare le aree in cui approfondire la risposta del calcestruzzo mediante tomografia ultrasonica.
È un esempio di integrazione documentata, non una procedura obbligatoria: metodi e successione devono essere scelti in funzione della domanda diagnostica.
Scopri la tomografia ultrasonicaGPR
Localizzazione e geometria
Tomografia ultrasonica
Approfondimento
Correlazione dei dati
Lettura integrata delle informazioni

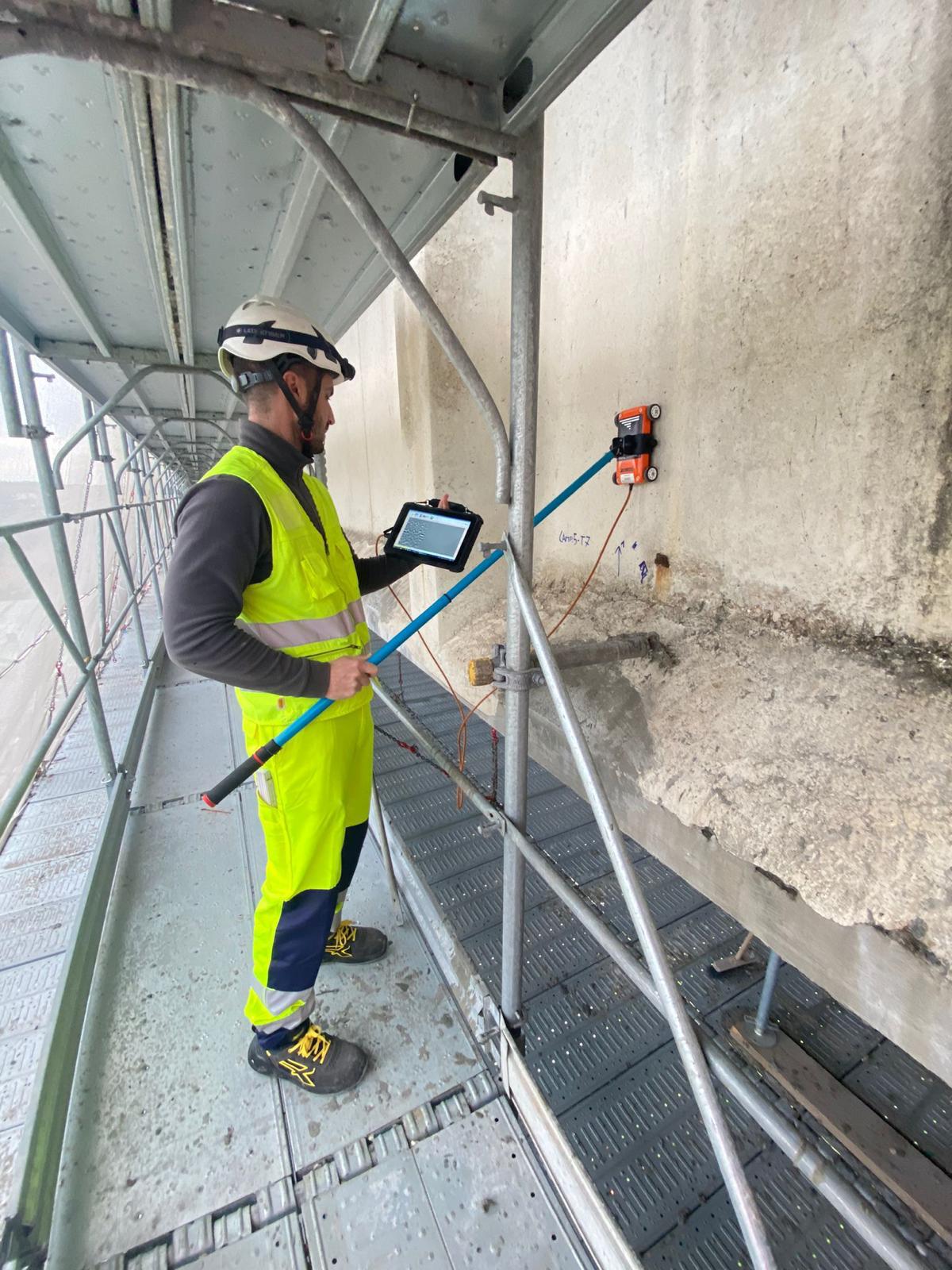

GPR strutturale su un viadotto
Nel 2019 Novatest ha condotto una campagna diagnostica sul Viadotto Via Mario de Bernardi, presso l'Aeroporto di Fiumicino. Il GPR è stato utilizzato per definire qualitativamente la disposizione dei ferri nella trave centrale e organizzare i successivi approfondimenti.
Sulla trave centrale sono state acquisite 116 sezioni radar. I radargrammi sono stati successivamente organizzati per settore, mantenendo la corrispondenza con il riferimento adottato in campo.
Il contributo del GPR è stato la lettura qualitativa della configurazione interna: il dato ha orientato il programma diagnostico senza sostituire la correlazione con tomografia ultrasonica e radiografia digitale.
Scopri il caso completo sulle indagini su ponti e viadotti:
Limiti e condizioni di applicabilità
- Materiali molto conduttivi
- Contenuto di umidità
- Attenuazione del segnale
- Forte densità di armature
- Geometrie complesse
- Condizioni della superficie
Il GPR è uno strumento diagnostico la cui efficacia dipende dalla corretta scelta della frequenza, dalla geometria di acquisizione e dalle caratteristiche dell'elemento investigato.
Sistemi GPR per la diagnostica strutturale
La diagnostica del calcestruzzo richiede sistemi ad alta frequenza e configurazioni coerenti con risoluzione, profondità e accessibilità richieste. La strumentazione resta subordinata alla progettazione dell'indagine, alla qualità dell'acquisizione e all'interpretazione tecnica.
Scopri le soluzioni GPR NovatestDomande frequenti
- Che cos'è il GPR strutturale?
- È un metodo indiretto e non invasivo che impiega impulsi elettromagnetici ad alta frequenza per acquisire informazioni sulla configurazione interna di elementi strutturali. L'interpretazione dei radargrammi può contribuire a localizzare armature, elementi inglobati, discontinuità e variazioni del materiale.
- Il GPR misura il copriferro?
- Il GPR può contribuire a stimare la posizione e la profondità delle armature quando sono noti o correttamente stimati i parametri elettromagnetici del materiale. Per misure locali dedicate del copriferro può essere appropriato il pacometro; la scelta dipende dall'obiettivo e dal contesto.
- Il GPR rileva automaticamente corrosione e umidità?
- No. Variazioni di ampiezza, velocità o attenuazione del segnale possono essere associate a condizioni differenti e non costituiscono da sole una diagnosi. I dati devono essere interpretati considerando materiale, geometria, umidità, armature e condizioni di acquisizione.
- Qual è la differenza tra GPR e tomografia ultrasonica?
- Il GPR utilizza onde elettromagnetiche ed è efficace per la localizzazione e la mappatura qualitativa di elementi e geometrie interne. La tomografia ultrasonica utilizza onde elastiche per approfondire la risposta interna del calcestruzzo. In campagne specifiche i due metodi possono fornire informazioni complementari.
- Come viene progettata una campagna GPR sul calcestruzzo?
- Si parte dalla domanda diagnostica, quindi si definiscono frequenza dell'antenna, sistema di riferimento, griglia, direzioni e passo di scansione. Acquisizione, elaborazione e interpretazione devono essere coerenti con geometria, profondità attesa e condizioni dell'elemento.
