Sclerometria e SonReb
Valutare il calcestruzzo attraverso misure indirette e correlate.
Sclerometria e ultrasuoni forniscono informazioni differenti. La loro combinazione può migliorare l'interpretazione quando la correlazione è progettata per il calcestruzzo e l'indagine specifici.
Che cos'è la sclerometria

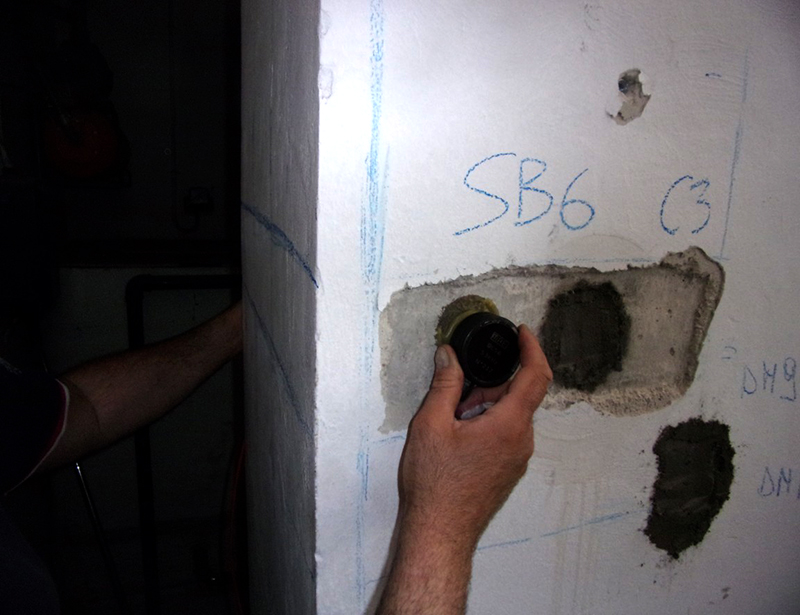

Lo sclerometro registra il rimbalzo di una massa battente sulla superficie del calcestruzzo. L'indice di rimbalzo è legato alla risposta e alla durezza superficiale: è utile per confrontare zone omogenee e individuare variazioni, ma non è una misura diretta della resistenza a compressione.
Il risultato risente delle condizioni superficiali, dell'umidità, dell'orientamento, della carbonatazione, della rugosità, del tipo di aggregato e delle condizioni locali.
Che cosa aggiungono gli ultrasuoni
La misura ultrasonica convenzionale rileva la velocità con cui un impulso si propaga nel calcestruzzo. Questa risposta contribuisce a valutare continuità e omogeneità; risente però di umidità, geometria, armature, accoppiamento dei trasduttori e caratteristiche del materiale.
Qui si considera la velocità di propagazione degli impulsi, non la tomografia pulse-echo che ricostruisce informazioni sulla configurazione interna.
Approfondisci la tomografia ultrasonicaCome funziona il SonReb
Indice di rimbalzo
Velocità di propagazione
SonReb legge insieme due parametri fisicamente differenti. L'utilità dipende dalla scelta e dalla validazione della correlazione rispetto al calcestruzzo specifico: non è una conversione meccanica né una misura universale della resistenza caratteristica.
Quando è utile
- Valutazione preliminare e mappatura dell'omogeneità del calcestruzzo
- Confronto tra zone dello stesso elemento in condizioni confrontabili
- Individuazione di aree da approfondire
- Supporto a campagne diagnostiche più ampie
- Integrazione con carote e prove dirette quando il progetto lo richiede
Limiti e fattori di influenza
La confrontabilità dei dati richiede attenzione alle condizioni del componente, della superficie e della misura.
- Superficie, finitura e rugosità
- Umidità e carbonatazione
- Età e maturazione
- Tipo di aggregato
- Direzione di prova
- Geometria e spessore
- Presenza di armature
- Accoppiamento dei trasduttori
- Correlazione e validazione
SonReb, GPR e tomografia: informazioni differenti
Ogni tecnica risponde a una domanda diversa. L'integrazione ha senso solo quando aggiunge informazioni utili al progetto diagnostico.
| Metodo | Informazione principale |
|---|---|
| Sclerometria | Risposta superficiale e durezza relativa |
| Ultrasuoni | Propagazione e omogeneità del materiale |
| SonReb | Correlazione di due parametri fisicamente differenti |
| GPR strutturale | Geometria ed elementi interni |
| Tomografia ultrasonica | Discontinuità e configurazione interna |
Approccio diagnostico Novatest
Si parte dall'informazione necessaria, non da una formula predefinita. Le misure vengono progettate e lette insieme, tenendo conto delle condizioni dell'elemento e dei limiti dei metodi.
- 01Definizione dell'obiettivo
- 02Acquisizione coordinata
- 03Confronto delle misure
- 04Interpretazione
- 05Eventuali approfondimenti
Riferimenti tecnici
EN 12504-2
Prova del calcestruzzo nelle strutture con sclerometro.
EN 12504-4
Determinazione della velocità di propagazione degli impulsi ultrasonici nel calcestruzzo.
EN 13791
Valutazione della resistenza a compressione in sito: le correlazioni indirette vanno contestualizzate nel quadro della valutazione.
Per requisiti e applicabilità consultare le versioni ufficiali delle norme pertinenti al progetto.
Domande frequenti
- Che cosa misura lo sclerometro?
- Misura un indice di rimbalzo legato alla risposta della superficie del calcestruzzo. Non misura direttamente la resistenza a compressione.
- Il SonReb misura direttamente la resistenza del calcestruzzo?
- No. Mette in relazione indice di rimbalzo e velocità ultrasonica attraverso una correlazione appropriata al calcestruzzo e alle condizioni d'indagine, per una valutazione indiretta. Non fornisce automaticamente la resistenza caratteristica.
- Perché combinare sclerometro e ultrasuoni?
- Le due misure descrivono risposte fisiche differenti: il rimbalzo è sensibile alla superficie, la velocità ultrasonica alla propagazione nel materiale. Una lettura congiunta può migliorare l'interpretazione se la correlazione è progettata e validata per il caso.
- Quali fattori possono influenzare la misura?
- Tra gli altri, finitura e rugosità, umidità, carbonatazione, età del calcestruzzo, tipo di aggregato, direzione di prova, geometria, armature e accoppiamento dei trasduttori ultrasonici.
- Quando servono prove dirette o approfondimenti?
- Quando l'obiettivo diagnostico richiede una valutazione della resistenza in sito o quando le misure indirette non sono sufficienti da sole. Il progetto d'indagine può prevedere carote e prove dirette per correlare o verificare i risultati.
