Lage der Bewehrung
Ortung von Stäben nahe der zugänglichen Oberfläche.
Technischer Leitfaden · Bauwerksdiagnostik
Betondeckungsmessung an Betonbauwerken
Bewehrung orten und Betondeckung abschätzen, um Untersuchungen und Eingriffe an Beton zu unterstützen.
Was ist Betondeckungsmessung?

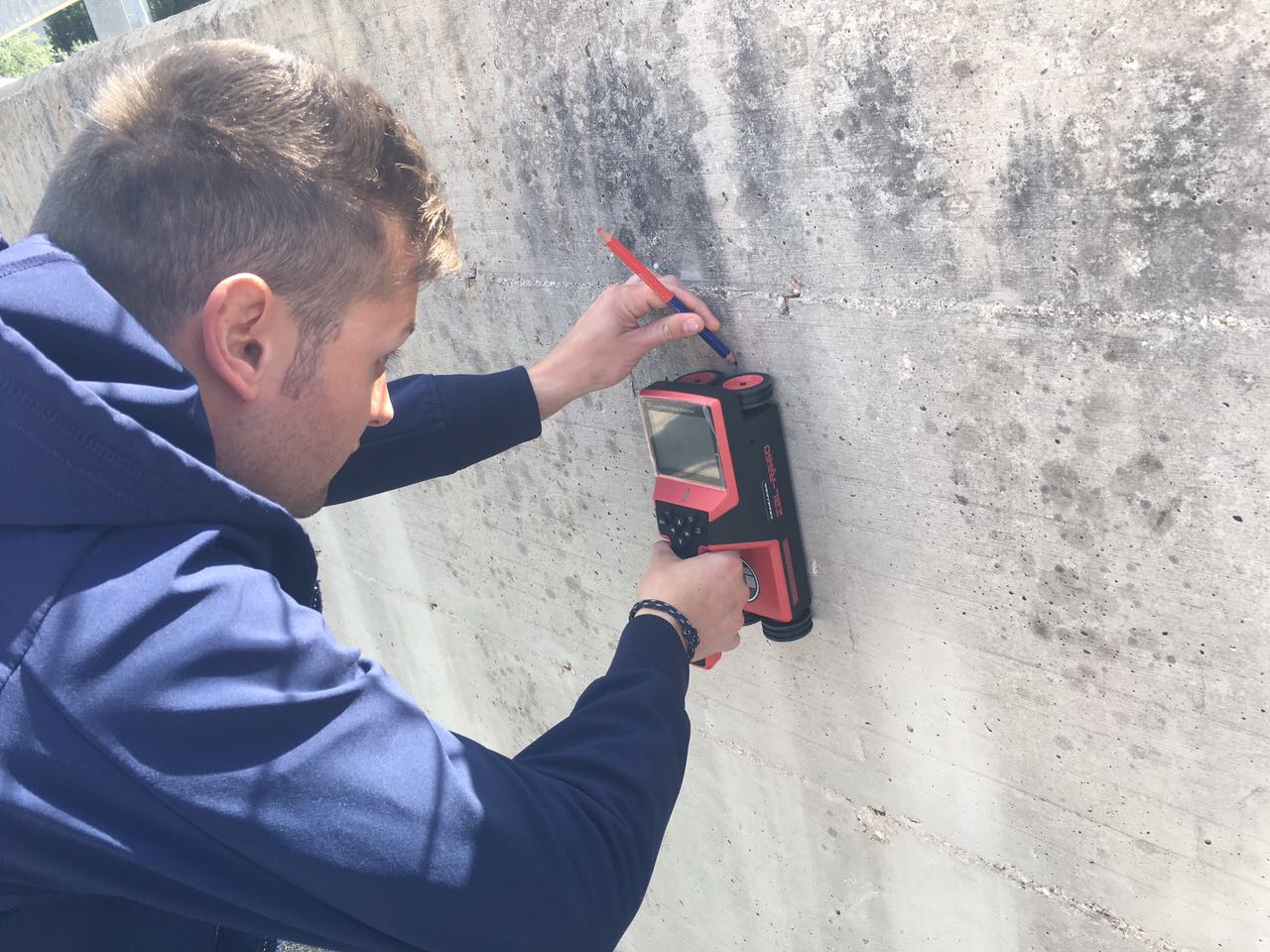

Das Messgerät erzeugt ein elektromagnetisches Feld und erfasst die Reaktion metallischer Elemente im Beton. Durch Abscannen der Oberfläche werden Bewehrungsstäbe nahe der zugänglichen Seite geortet und ihre Betondeckung abgeschätzt.
Eine Durchmesserabschätzung ist nur mit dafür geeigneten Geräten und unter passenden Messbedingungen möglich. Das Verfahren allein bildet nicht den gesamten inneren Aufbau des Bauteils ab.
Was erfasst werden kann
Betondeckung
Abschätzung des Abstands zwischen Stäben und Oberfläche unter den jeweiligen Messbedingungen.
Verteilung der Stäbe
Erfassung von Abstand und Anordnung, sofern einzelne Stäbe unterscheidbar sind.
Oberflächennahe Metallelemente
Erkennung möglicher metallischer Einbauteile in untersuchbaren Bereichen.
Eingriffsplanung
Unterstützung bei der Wahl von Kernbohr- und Bohrstellen mit den erforderlichen Überprüfungen.
Vorläufige Anordnung
Erste Hinweise zur Bewehrungsanordnung im untersuchten Bereich.
Betondeckungsmessung und GPR: unterschiedliche Informationen
Keine Technologie ist grundsätzlich überlegen. Die Betondeckungsmessung zielt auf oberflächennahe Metallelemente; GPR kann Geometrien, innere Elemente und Auffälligkeiten umfassender erfassen. Die Leistungsfähigkeit hängt vom Kontext und der Untersuchungskonfiguration ab.
Lokale Fragestellung
Betondeckungsmessung
Gezielte Suche nach oberflächennahen Metallelementen und Abschätzung der Betondeckung.
Große Fläche / umfassenderer Aufbau
GPR
Untersuchung von Geometrien, inneren Elementen und möglichen Auffälligkeiten; Tiefe und Leistungsfähigkeit hängen von der Konfiguration ab.
Zu verknüpfende Informationen
Integration
Ergänzende Verfahren nur dann, wenn die diagnostische Frage sie erfordert.
Eine Kartierung planen
- 01Untersuchungsbereich festlegen
- 02Datenerfassung und Kartierung
- 03Stäbe orten
- 04Betondeckung abschätzen
- 05Grafische Ergebnisaufbereitung
- 06Gegebenenfalls Informationen verknüpfen
Grenzen und Einflussfaktoren
- Betondeckung und Tiefe
- Stabdurchmesser und Anordnung
- Überlagerte oder eng liegende Stäbe
- Mehrere Bewehrungslagen
- Weitere Metallelemente
- Betoneigenschaften
- Geometrie und Zugänglichkeit des Bauteils
Die Messdaten sind im Zusammenhang mit der Bauteilanordnung und den Geräteeigenschaften zu interpretieren.
Betondeckungsmessung im Diagnoseprozess
Diese Verfahren liefern unterschiedliche Informationen; ihre Kombination folgt keiner verbindlichen Reihenfolge.
Der Ansatz von Novatest Engineering
Ausgangspunkt ist die benötigte Information, nicht das verfügbare Gerät. Kartierung und Ergebnisse werden im Bauteilkontext ausgewertet, um mögliche weitere Untersuchungen zu steuern.
- 01Untersuchungsziel
- 02Verfahren auswählen
- 03Datenerfassung
- 04Kartierung und Interpretation
- 05Ergebnisaufbereitung
- 06Gegebenenfalls vertiefende Untersuchung
Häufige Fragen
- Was misst ein Betondeckungsmessgerät?
- Es erfasst die elektromagnetische Reaktion metallischer Elemente nahe der Betonoberfläche. Die Daten helfen, Bewehrung zu orten und Betondeckung abzuschätzen; allein rekonstruieren sie nicht den gesamten inneren Aufbau.
- Lässt sich damit die Betondeckung abschätzen?
- Ja, der Abstand zwischen Oberfläche und erfassten Stäben kann abgeschätzt werden. Das Ergebnis hängt von Tiefe, Bewehrungsanordnung, Beton und verwendetem Gerät ab.
- Was unterscheidet Betondeckungsmessung und GPR?
- Die Betondeckungsmessung konzentriert sich auf oberflächennahe Metallelemente und deren Überdeckung; GPR kann größere Bereiche und umfassendere innere Anordnungen untersuchen. Die Auswahl richtet sich nach der benötigten Information und dem Bauteilzustand.
- Kann der Stabdurchmesser bestimmt werden?
- Nur bestimmte Geräte können den Durchmesser abschätzen, und das nur unter geeigneten Messbedingungen. Dies ist weder eine allgemeine Fähigkeit noch ein ungeprüft zu übernehmender Wert.
- Wann eignet sich die Betondeckungsmessung?
- Wenn Bewehrung lokal geortet und die Betondeckung abgeschätzt werden muss, etwa zur Kartierung oder Eingriffsplanung. Eine Kombination mit weiteren Untersuchungen ist eine diagnostische Entscheidung, kein Pflichtschritt.
