Fundierte Kenntnisse über ein bestehendes Bauwerk erfordern einen integrierten Diagnoseansatz. Kein einzelnes Verfahren beschreibt Geometrie, Materialien und Erhaltungszustand vollständig: Erst die begründete Kombination verschiedener Methoden ermöglicht ein zuverlässiges Kenntnismodell.
„Es gibt kein grundsätzlich bestes Diagnoseverfahren. Es gibt das Verfahren, das zur benötigten Information am besten passt.“
Jedes Verfahren beantwortet eine bestimmte diagnostische Frage. Bestehende Bauwerke können vom ursprünglichen Entwurf abweichen: Unvollständige Unterlagen, nachträgliche Änderungen, Materialschäden oder neue Eingriffsanforderungen erfordern genaue Kenntnisse des tatsächlichen Bauwerkszustands.
Eine wirksame Untersuchungskampagne beginnt deshalb mit den zu beantwortenden Fragen:
Bestehendes Bauwerk
Kenntnismodell
Integrierte Diagnoseverfahren
Geometrische Untersuchungen
Lage, Höhen und innere Geometrie der Elemente.
Materialuntersuchungen
Physikalische und mechanische Materialeigenschaften.
Volumetrische Untersuchungen
Rekonstruktion des Inneren eines Tragwerkselements.
Untersuchungen zur Schädigung
Auffälligkeiten, Diskontinuitäten und Erhaltungszustand.
Jedes Verfahren beantwortet eine spezifische technische Frage. Für jede Methode sind das zentrale Untersuchungsziel und die geeigneten Materialien angegeben; die Einträge führen zu vertiefenden Leitfäden.
Elektromagnetisches Verfahren zur Erfassung innerer Elemente, Geometrien und Auffälligkeiten mit hoher Produktivität auf großen Flächen.
Untersuchungsziel
Erfassung innerer Elemente, Geometrien und Auffälligkeiten.
Geeignete Materialien
Gezielte elektromagnetische Untersuchung zur Ortung oberflächennaher Bewehrung und Abschätzung der Betondeckung.
Untersuchungsziel
Ortung der Bewehrung und Abschätzung der Betondeckung.
Geeignete Materialien

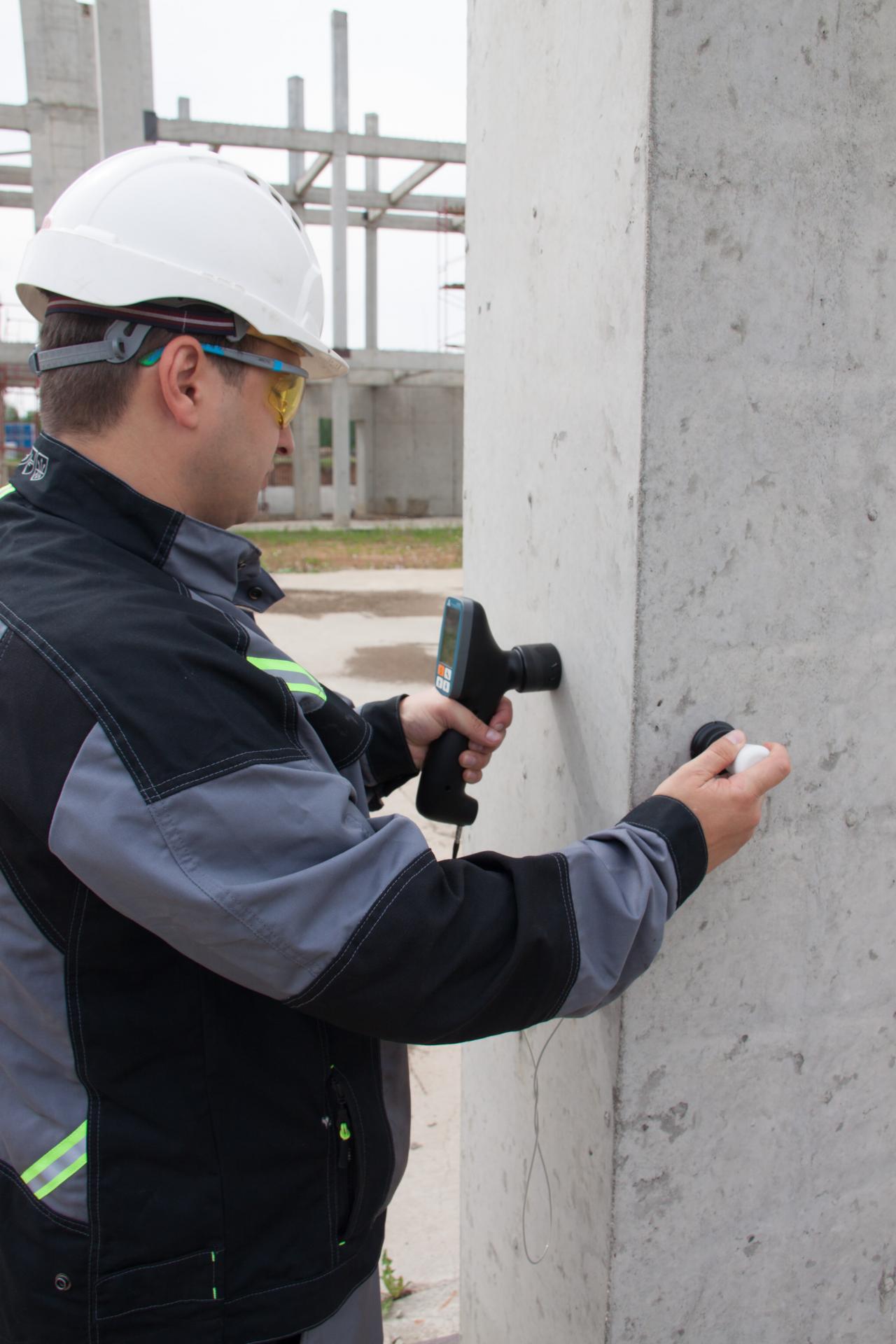

Analyse der Ausbreitung elastischer Wellen im Material zur Beurteilung der Homogenität und Erkennung innerer Auffälligkeiten.
Untersuchungsziel
Bewertung der Materialhomogenität und Erkennung von Auffälligkeiten.
Geeignete Materialien
Fortgeschrittenes Verfahren, das Reflexionen von im Material erzeugten Ultraschallwellen analysiert, um das Bauteilinnere dreidimensional oder in Schnittbildern darzustellen.
Untersuchungsziel
Erkennung von Hohlräumen, Rissen, Ablösungen und inneren Auffälligkeiten mit 3D- oder Schnittdarstellung, auch bei nur einseitigem Zugang.
Geeignete Materialien
Kombiniertes Verfahren aus Rückprallkennwert und Ultraschallgeschwindigkeit zur indirekten Abschätzung der mechanischen Eigenschaften von Beton.
Untersuchungsziel
Indirekte Bewertung mechanischer Betoneigenschaften anhand experimenteller Korrelationen.
Geeignete Materialien

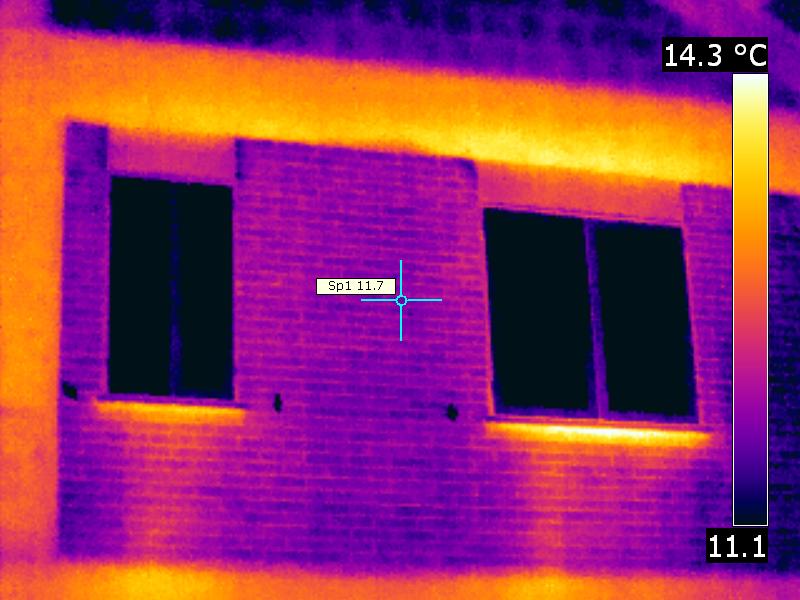

Analyse der oberflächlichen Temperaturverteilung eines Bauteils, geeignet für große Flächen und mit Drohnenvermessung kombinierbar.
Untersuchungsziel
Erkennung oberflächennaher Auffälligkeiten und Diskontinuitäten anhand der thermischen Reaktion.
Geeignete Materialien
Prüfung von Schweißnähten und Bauteilen; an Bauwerken lokale Vertiefungen in speziellen Fällen unter geeigneten Einsatzbedingungen.
Mehr erfahrenUnterschiedliche Methoden zur Beantwortung sich ergänzender diagnostischer Fragen.
Brücken und Viadukte sind komplexe Infrastrukturbauwerke. Kenntnisse über den inneren Zustand ihrer Tragwerkselemente können unterschiedliche Diagnoseverfahren erfordern.
Die Verfahren sind nach der diagnostischen Frage, den Bauwerkseigenschaften und den Einsatzbedingungen auszuwählen.
In bestimmten Untersuchungsprogrammen kann die Kombination von Georadar, Ultraschalltomografie und digitaler Radiografie ergänzende Informationen über den inneren Aufbau von Tragwerkselementen liefern.
Anwendungsfall
2019 führte Novatest Engineering am Viadukt Via Mario de Bernardi im Bereich des Flughafens Fiumicino eine Demonstrationskampagne mit drei zerstörungsfreien Verfahren durch: Georadar, Ultraschalltomografie und digitale Radiografie.
Ziel war es, ausgewählte Konstruktionselemente des Viadukts zu untersuchen und die Möglichkeiten der verschiedenen Verfahren aufzuzeigen.
Der Wert des Ansatzes liegt darin, unterschiedliche und ergänzende Informationen zu gewinnen und jedes Verfahren entsprechend der spezifischen diagnostischen Frage auszuwählen.
Beispiel einer Untersuchungsstrategie
GPR
Ortung und Geometrie
Ultraschalltomografie
Analyse innerer Diskontinuitäten
Radiografie
Lokale Detailuntersuchung
Verknüpfung der Informationen
Das Schema zeigt eine mögliche Untersuchungsstrategie, keine verpflichtende Abfolge: Auswahl und Reihenfolge der Verfahren hängen von der diagnostischen Frage und dem Bauwerkszustand ab.
Eine Diagnosestrategie bedeutet nicht, wahllos mehr Verfahren einzusetzen.
Sie bedeutet, die für ein besseres Bauwerksverständnis erforderlichen Informationen auszuwählen, zu verknüpfen und gezielt zu vertiefen.
Dokumentierte Erfahrung
Am Viadukt Tronto IV an der SS 4 Salaria führte Novatest Engineering eine radiografische Untersuchungskampagne durch. Ziel war die Beobachtung von Hohlräumen, inneren Kiesnestern und des Erhaltungszustands der Bewehrung, mit besonderem Augenmerk auf Spannstahllitzen.
Die Kampagne umfasste 478 radiografische Aufnahmen.
Vertiefen Sie Verfahren, Untersuchungsstrategien und Anwendungsfälle von Novatest Engineering an bestehender Infrastruktur.
Novatest führt nicht lediglich Prüfungen aus: Jede Untersuchungskampagne ist ein Beratungs- und Begleitprozess, von der Problemanalyse bis zu den Entscheidungen nach der Untersuchung.
Abstimmung mit dem Auftraggeber zur Definition der tatsächlich benötigten Information.
Begründete Auswahl geeigneter Verfahren statt bloßer Nutzung verfügbarer Geräte.
Felduntersuchung mit spezifischer Messtechnik.
Verarbeitung und Rekonstruktion der Datensätze.
Integrierte fachliche Auswertung der Ergebnisse.
Berichte, grafische Unterlagen und Begleitung weiterer Entscheidungen.
Die Verbindung von GPR, Ultraschalltomografie und Bewehrungskartierung ermöglicht die Erkennung von Einbauteilen, Diskontinuitäten und inneren Auffälligkeiten im Beton. Sie reduziert diagnostische Unsicherheit und stärkt fachliche Entscheidungen.
Die Auswahl des Diagnoseverfahrens hängt von der technischen Fragestellung, dem Material und der benötigten Information ab. Novatest unterstützt Sie bei der Definition einer geeigneten Strategie.
